前言：

根据不同的使用环境，例如农村乡镇、生活小区、办公楼、医院、学校、餐饮、酒店、风景区、高速公路服务区、环保公厕、养殖场的生活污水，处理后作为中水回用等水处理杀菌消毒。

一、冠宇明渠式紫外线消毒模块安装要点：

1：确定明渠尺寸：长*宽*高。

2：确定明渠是否二次建筑，渠宽适合设备。

3：确定明渠是否把导流墙，溢流堰做好。

4：确定明渠是否把渠体做好，防腐蚀，防藻类。

5：确定是否可以正常通水通电。

6：确定设备安装在室外还是室内。 污水处理厂一级A处理标准

二、冠宇明渠式紫外线消毒模块水平安装特点：

1、 水平模块所用材质均为耐腐蚀的316L不锈钢，整个系统中灯管插座、供电插座及紫外灯电线敷设均封闭在紫外灯模块组件内，故不会暴露于污水和紫外光水中。整个模块支架为304不锈钢制造并安装在明渠的污水上方，每个模块单独设置，并无需紧固地悬挂在明渠内污水的上方，因此在更换灯管或石英套管时，每个模块能单独被吊起且不影响其他模块。

2、模块灯座结构采用新专利设计，该结构符合流体力学特点，提高过流面积，从而能有效减少紫外模块的水头损失，同时还具有良好的密封性能，大程度的保障了使用的安全性。

三、冠宇明渠式紫外线消毒模块系统设计：

1、紫外线消毒系统的设计符合我国《城市给排水紫外线消毒设备》(GB/T19837-2005)标准。

2、紫外消毒系统可以根据污水厂流量及紫外光透光率的变化来调节输出功率。

3、紫外消毒系统保证：在峰值流量和紫外透光率为65%时，系统在灯管寿命终点能实现的有效紫外剂量,即消毒器生物验定剂量不小于20mWs/cm2。

4、低压高强灯管在新灯管运行100小时磨合期后254nm紫外能量输出功率不低于120W，灯管寿命终点（12000h）的紫外强度衰减低于15%。

5、紫外消毒系统能满足设计要求的消毒标准：粪大肠杆菌群1000个/升。

6、灯管均为国外全进口产品。

7、连接紫外灯与镇流器的线缆不暴露在污水和紫外线中。

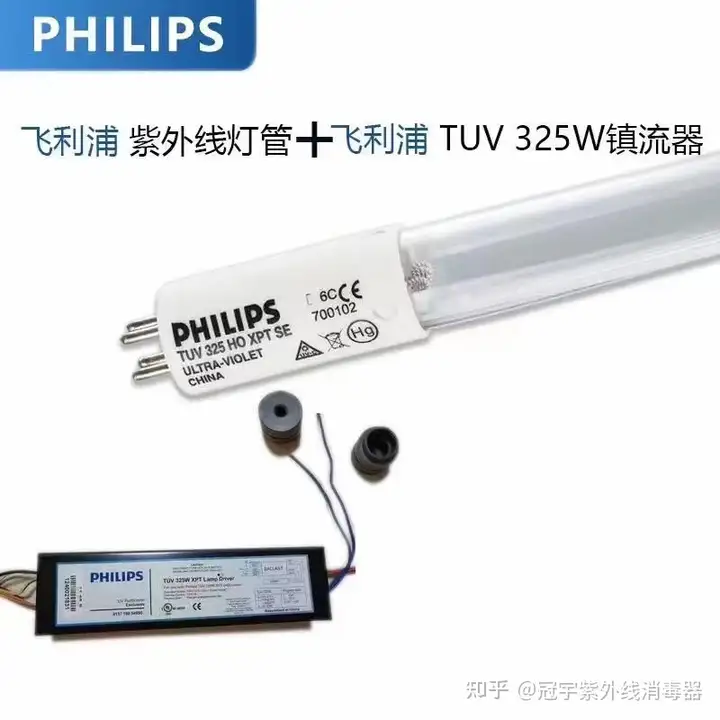

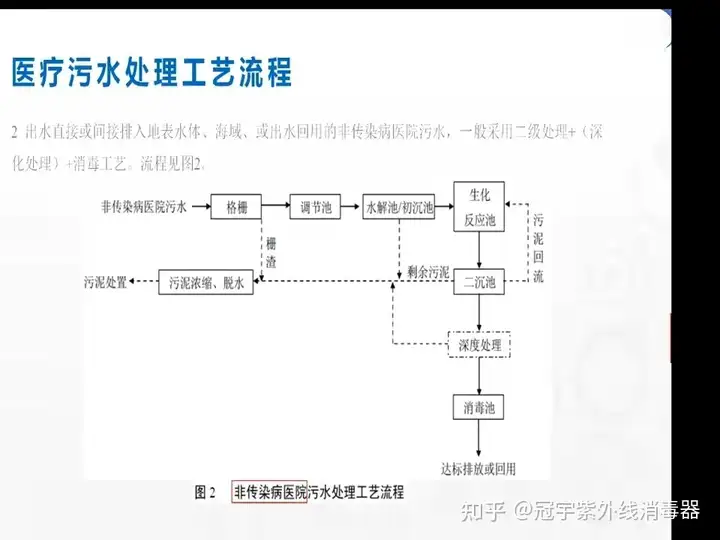

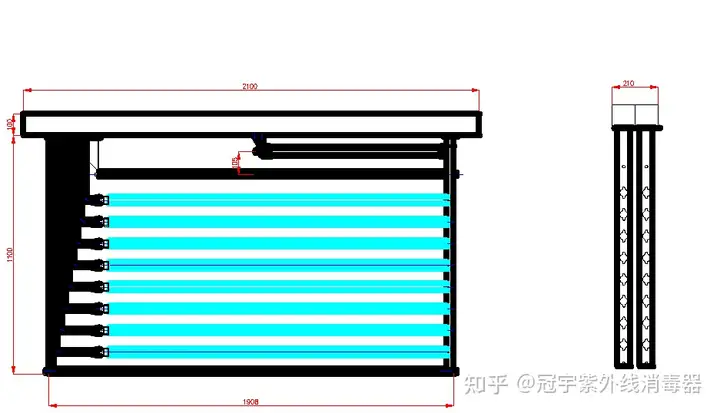

8、配套电控柜主要电气元器件采用进口品牌（西门子/ABB）。 进口飞利浦灯管镇流器医院污水处理工艺流程图冠宇紫外消毒模块尺寸图

四、冠宇明渠式紫外线消毒模块日常维护和保养：

1、玻璃套管表面清洗：为了确保设备消毒效果，必须定期(根据现场实际情况间隔3-5个星期时间)对设备筒体里的玻璃套管进行人工清洗。具体步骤如下：

1.1拔下灯管插头并用干净的袋子包好，从设备两端把组合丝头拧下，放好；把T型圈拆出，另一端重复即可。

1.2用清洗剂(弱酸或市售玻璃清洗液等)喷洒在玻璃套管表面上；

1.3清洗人员戴上橡胶手套用抹布擦洗玻璃套管表面；

1.4将玻璃套管表面的污垢清洗掉后再清水冲洗玻璃套管表面；

1.5清洗完毕后将石英套管装入，把T型圈套进，再把组合丝头拧紧即可。

2、镇流器维护与检查

2.1断开电控柜电源。

2.2拧开镇流器两端接电螺丝，卸下电线，松开镇流器固定螺丝，取出镇流器。

2.3更换新镇流器，接好电源，通电。

3、散热风扇

3.1断开电控柜电源。

3.2松开电源线，取下风扇进行清洗或更换新风扇。

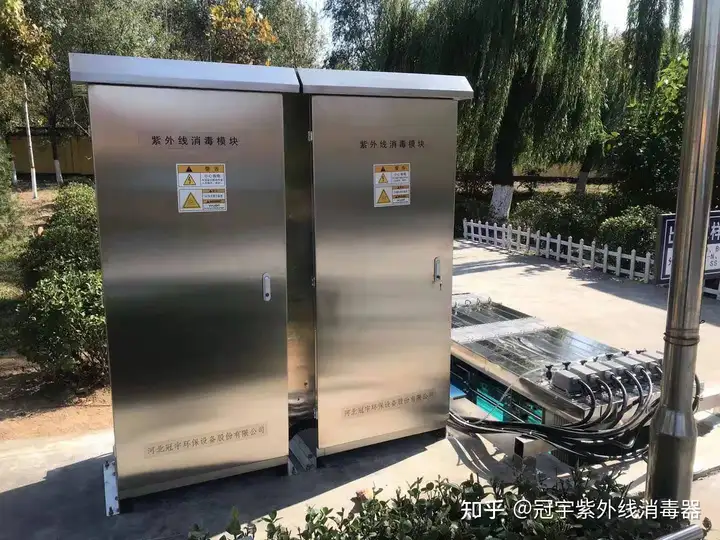

3.3接好电线通电即可。 冠宇紫外线消毒模块安装现场
